Guggenheim Bilbao : comment le numérique a rendu constructibles les formes de Frank Gehry

Derrière l’apparente liberté des courbes du Guggenheim Bilbao se trouve un processus de conception particulièrement rigoureux. Développé à partir de maquettes physiques puis traduit en données numériques grâce à un logiciel issu de l’industrie aéronautique, le bâtiment marque une étape importante dans l’évolution des méthodes de conception architecturale.

Les formes du Guggenheim Bilbao sont souvent décrites comme spontanées ou sculpturales. Elles sont pourtant le résultat d’un travail long, fondé sur de multiples essais et sur une articulation étroite entre gestes manuels, modélisation numérique, ingénierie et fabrication. Frank Gehry développe traditionnellement ses projets à partir de dessins et de maquettes. Pour Bilbao, son agence réalise de nombreuses études volumétriques en carton, papier, bois ou matériaux souples. Ces objets permettent de déplacer un volume, de modifier une courbe ou d’observer les relations entre les différentes parties du bâtiment. La maquette ne constitue toutefois que le début du processus. Les géométries irrégulières imaginées par l’architecte doivent ensuite être décrites avec suffisamment de précision pour permettre le calcul de la structure, la coordination des différents corps de métier et la fabrication des éléments de façade.

Des maquettes physiques traduites en données

Pour franchir cette étape, l’agence utilise CATIA, un logiciel de conception tridimensionnelle développé à l’origine pour les industries aéronautique et automobile. Les surfaces des maquettes sont relevées puis converties en modèles numériques. Les équipes peuvent ainsi localiser précisément les points, les courbures et les intersections qui définissent l’enveloppe du bâtiment. L’outil numérique ne remplace donc pas la maquette manuelle. Il lui succède et la complète. Gehry conserve la liberté du travail physique, tandis que le logiciel permet de transformer les volumes retenus en informations constructives mesurables. Cette continuité entre conception et fabrication facilite la coordination d’un projet comprenant de nombreuses surfaces non orthogonales. Elle limite également le recours à une standardisation visuelle qui aurait pu réduire la complexité formelle du bâtiment. Les éléments peuvent être différents les uns des autres tout en étant produits à partir d’une description numérique commune.

Le titane comme enveloppe changeante

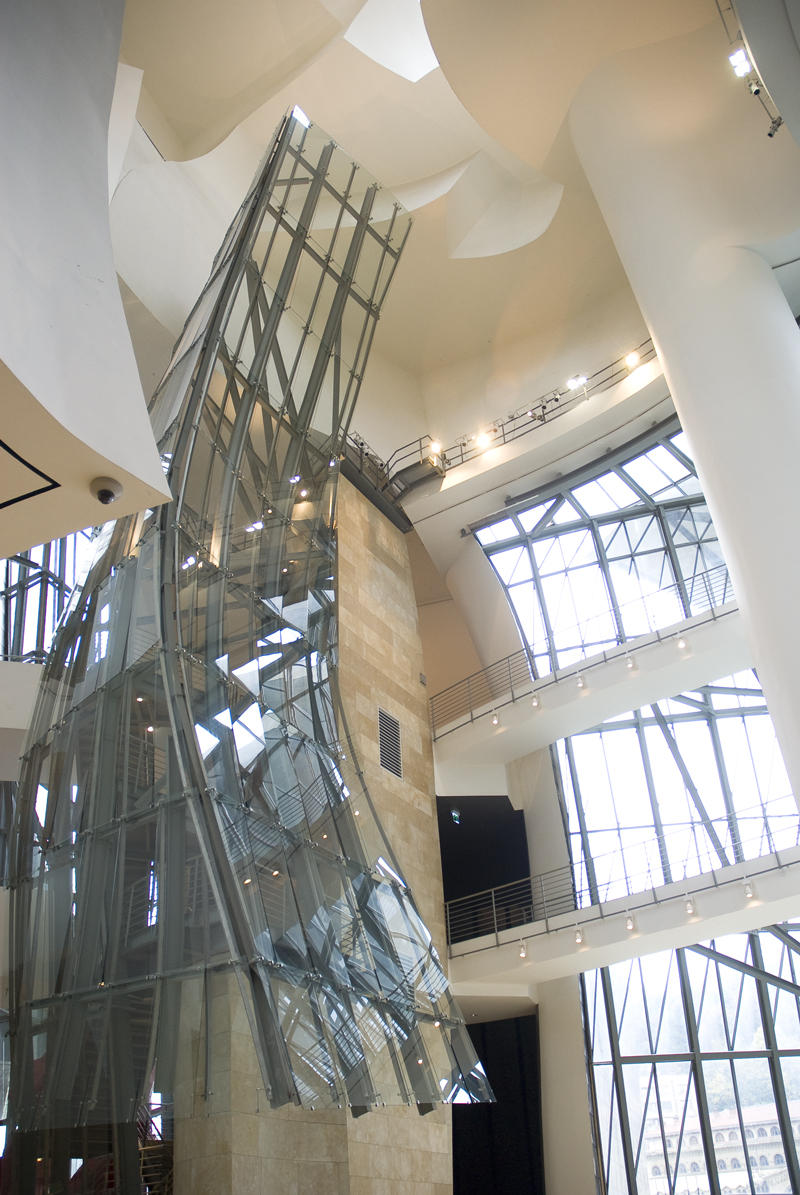

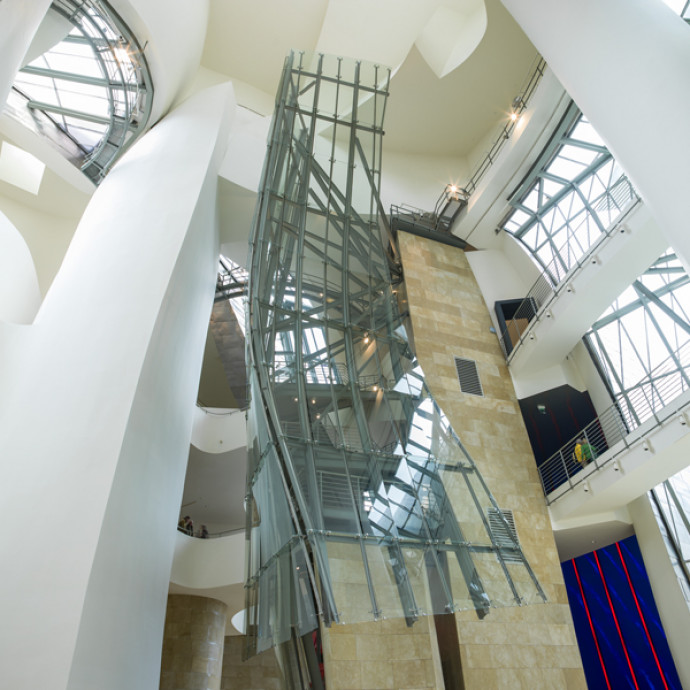

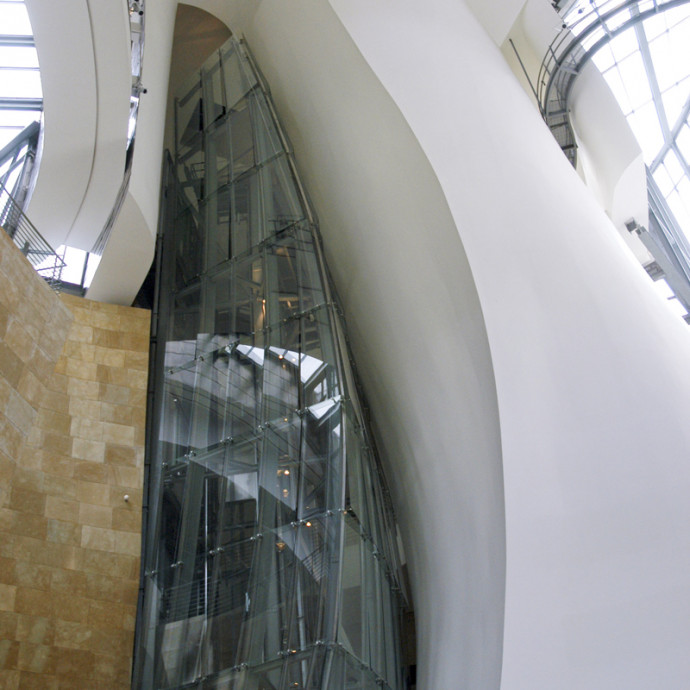

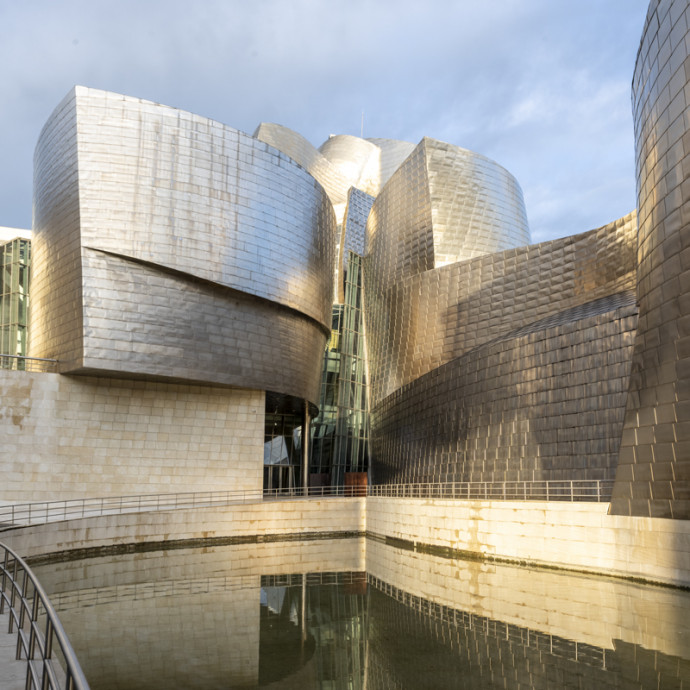

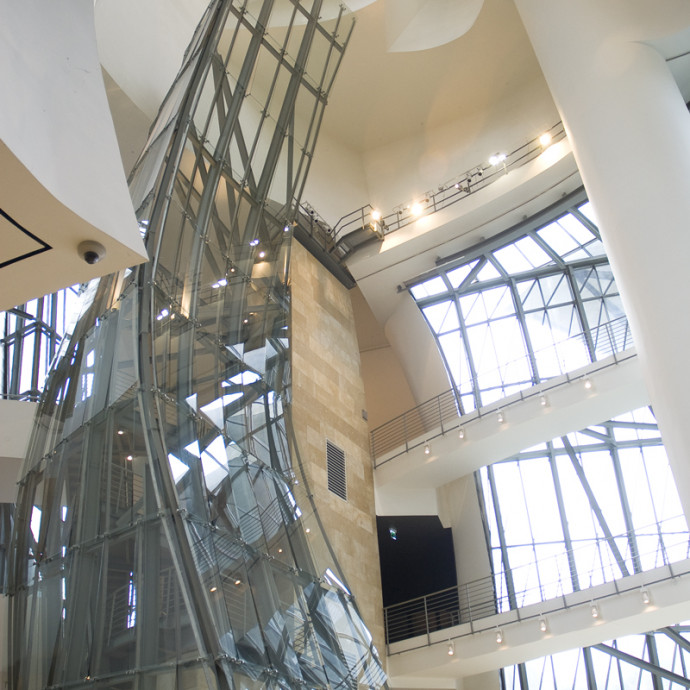

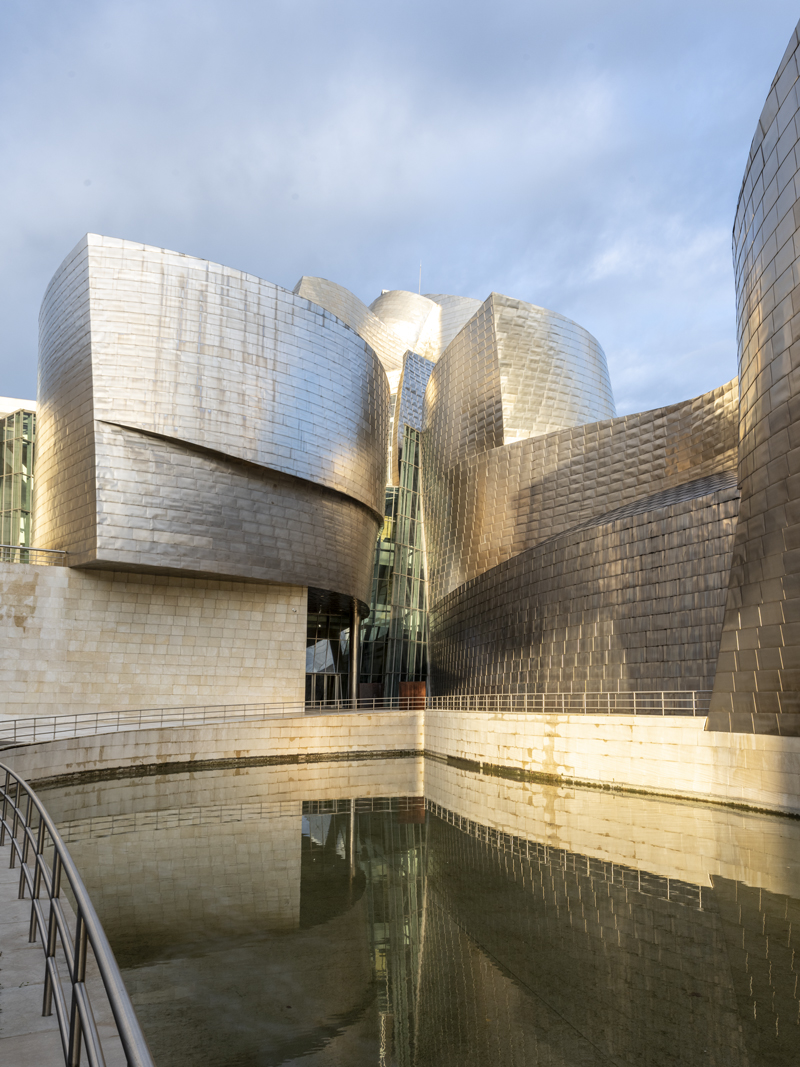

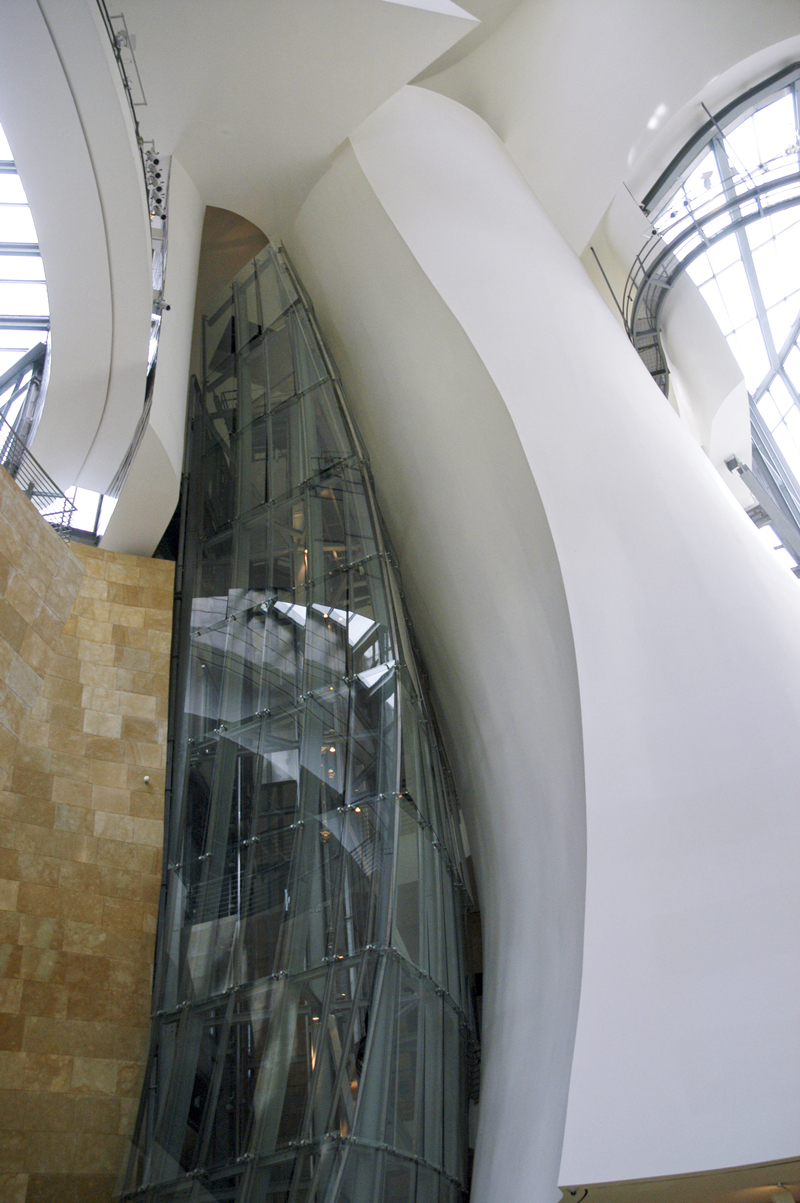

Cette méthode trouve l’une de ses expressions les plus visibles dans le revêtement extérieur. Le musée associe le verre, la pierre calcaire et le titane. Près de 33 000 plaques métalliques recouvrent les volumes les plus courbes. Le choix du titane répond à plusieurs critères. Léger, résistant à la corrosion et compatible avec les géométries complexes, le matériau permet de couvrir les surfaces sans leur donner l’aspect massif que pourrait produire une enveloppe plus épaisse. Les plaques sont suffisamment fines pour présenter une légère ondulation, qui anime les reflets et empêche la façade de se transformer en miroir uniforme. La mise au point de l’enveloppe exige une correspondance précise entre la géométrie numérique, la structure porteuse et les éléments de fixation. Chaque couche doit s’adapter aux courbures tout en assurant l’étanchéité et la continuité du bâtiment. Le verre fait lui aussi l’objet d’un travail spécifique. Les parois vitrées de l’atrium et des circulations suivent des formes complexes tout en assurant l’apport de lumière naturelle. La pierre calcaire, employée sur des volumes plus rectilignes, complète cette palette et établit un rapport plus direct avec l’architecture urbaine environnante.

Une évolution des pratiques architecturales

Le Guggenheim Bilbao occupe une place importante dans l’histoire récente de la conception assistée par ordinateur. Le projet montre, dès les années 1990, que la modélisation tridimensionnelle peut être utilisée non seulement pour représenter une architecture, mais aussi pour organiser sa construction. Cette approche annonce le développement de méthodes de travail aujourd’hui largement répandues : modèles numériques partagés, coordination entre architecture et ingénierie, fabrication guidée par les données et continuité accrue entre conception et chantier.
